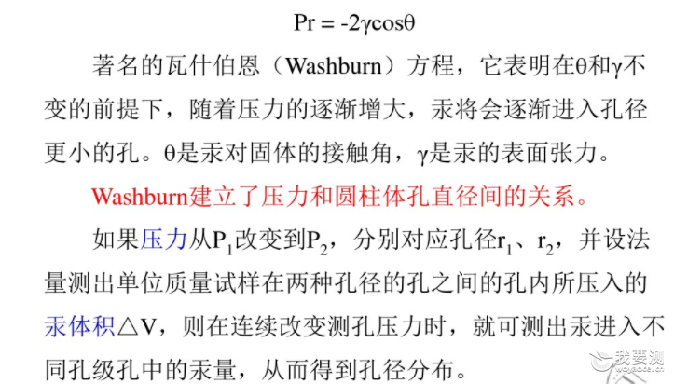

1、  基本原理是：汞对一般固体不润湿（接触角大于90°），欲使汞进入孔需施加外压，外压越大，汞能进入的孔半径越小。测量不同外压下进入孔中汞的量即可知相应孔大小的孔体积。所用压汞仪使用压力最大约600MPa，可测孔范围：0.003 - >950um（孔直径）。

2、应用范围和样品要求：

土壤和岩石：

样品特点：一般岩石孔容、孔隙率较小，孔径分布较宽。样品需要烘干，如果研究样品的孔径分布，样品颗粒尽量小一些，避免制样室产生的裂纹。当然如果研究天然裂纹分布状况，样品不能敲得很小。

建筑材料（水泥、沙浆块、混凝土）：

这类材料一般孔隙率百分之几到十几，孔径分布较宽。用锋利器件敲成1-5mm颗粒，低于60度烘干。超过100度的温度烘干会使结晶水逸出，原矿物晶格便被破坏，形成另外一种化合物。

陶瓷材料：

样品特点：一般分为较为致密的陶瓷和多孔陶瓷，一般陶瓷材料孔径范围分布较宽，陶瓷材料的测试重现性较好。

较致密的陶瓷取样颗粒尽量小一些，1-3mm为佳；对于多孔大孔陶瓷，取样可大一些，5mm左右为佳。

催化剂：

样品特点：一般含有中孔和微孔，较容易吸水，测试前需要烘干或者灼烧，根据材料性质，催化剂材料一般300——500度。

气凝胶材料：

样品特点：孔分布较集中，孔隙率较大，一般能有百分之几十。测试前需要烘干脱气，取样块体颗粒均一即可

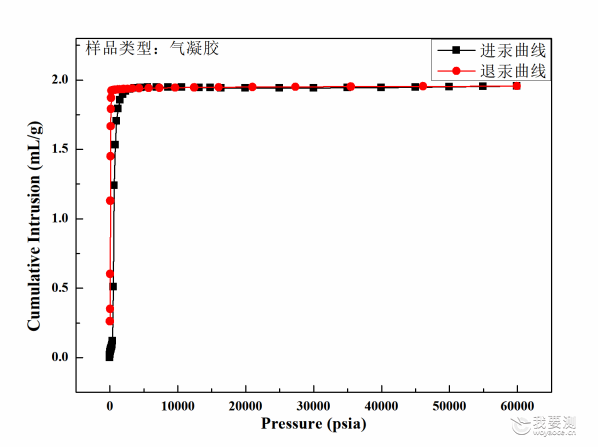

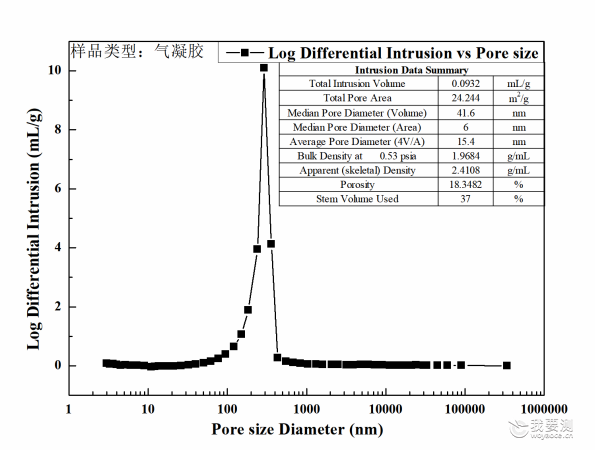

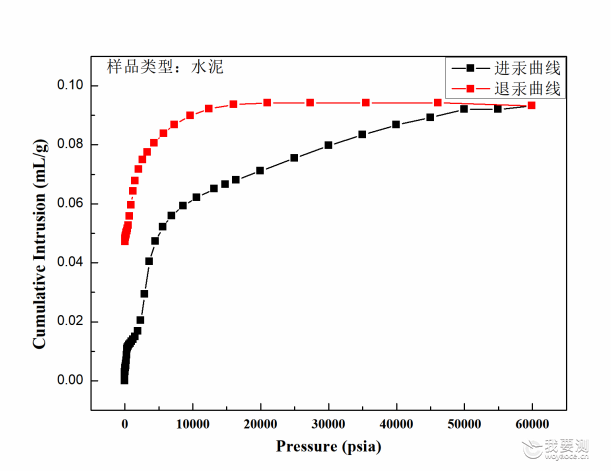

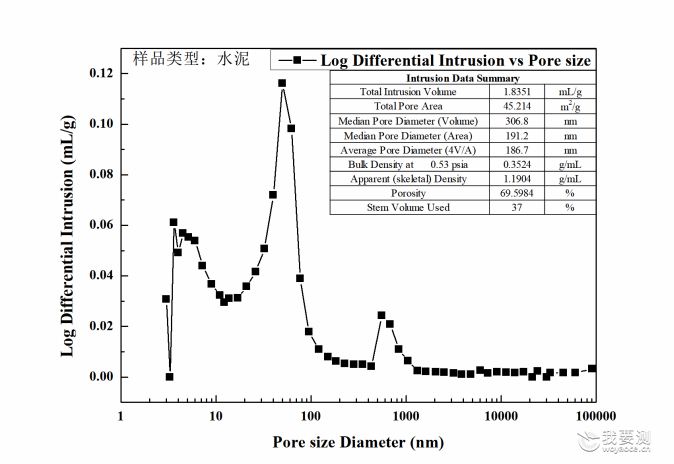

3、数据案例：

4、报价：
