概述
EN 301 511, EN 301 908-1, EN 301 908-2, EN 301 908-13是关于欧洲2G, 3G, 4G移动通信的电磁兼容要求和测试方法。

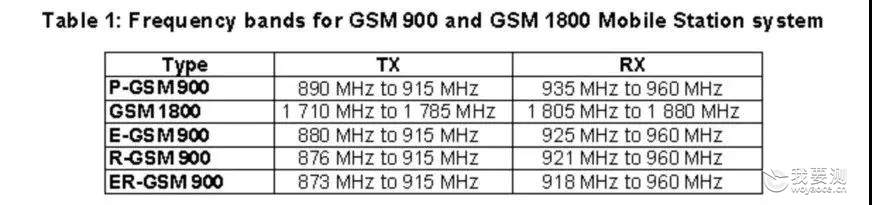

2G第二代手机通信技术规格，以数字语音传输技术为核心。测试标准EN 301 511，测试频段GSM1800，E-GSM900; 包含以下频段：
P-GSM900是指最基本的频率，E-GSM900是指扩展的GSM频段，R-GSM900是指铁路通信系统，ER-GSM900是指扩展的铁路通信系统。
2G通信包含GSM,GPRS,EGPRS：GPRS采用GMSK调制；EGPRS采用多时隙操作和8PSK调制技术。

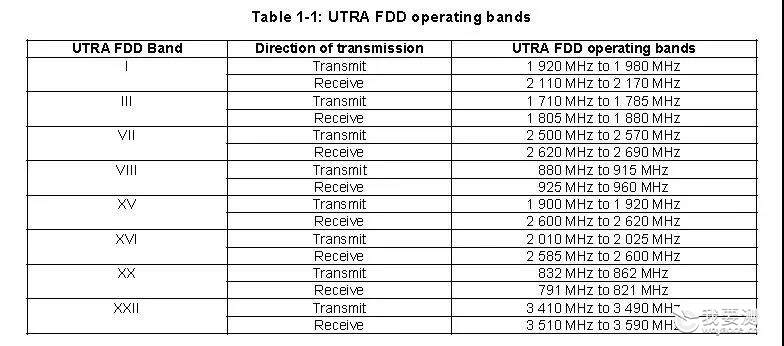

3G，第三代通信系统，它能够处理图像、音乐、视频流等多种媒体形式，提供多种信息服务。测试标准EN 301 908-1, EN 301 908-2，测试频段band1，band8; 包含以下频段：

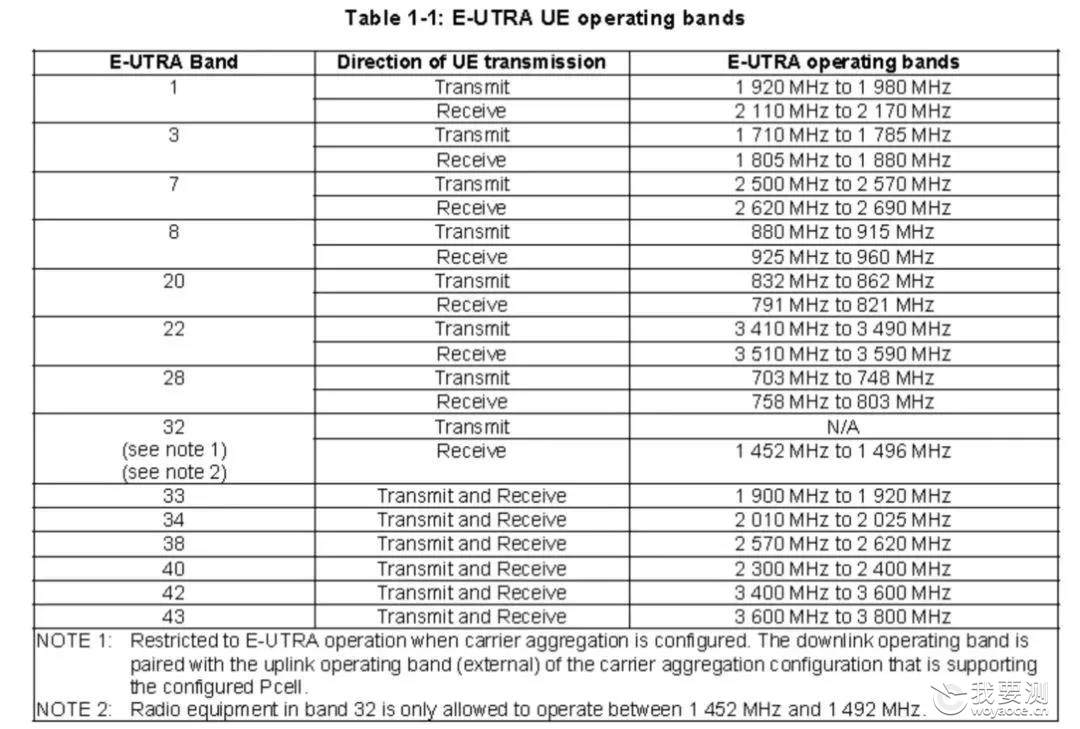

4G,是第四代通讯技术的简称， 4G系统能够以100Mbps的速度下载，上传的速度也能达到20Mbps，能够满足用户对于无线服务的要求。测试标准EN 301 908-1, EN 301 908-13 ，包含以下频段：
Band1/3/7/8/20/22/28是FDD，band 33/34/38/40/42/43是TDD
【FDD： Frequency Division Duplex（频分双工） TDD ：Time Division Duplex（时分双工））】
适用范围
适用于移动通讯与数据传输设备（手机，平板，笔记本，GPRS定位器等设备）。
测试能力
此标准包含了发射要求和接收要求，信测的仪器设备、场地、环镜和人员等符合标准要求，可以完成EN 301 511, EN 301 908-1, EN 301 908-2, EN 301 908-13的检测认证，手机，平板，笔记本需要考虑SAR的测试。
样品数量/辅助设备
测试至少提供三套样品，一套完整的测试EMC，一套有RF连接线的测试RF发射与接收，一套有RF定频指令的完整样机测试辐射杂散。以及相关的辅助或周边设备，比如适配器，进入工程模式的指令等。
测试周期
一般产品的周期为7个工作日，如果产品支持2G,3G,4G周期为12个工作日。
测试项目与仪器
序号 | 名称 | 型号 |
1 | CMW500无线通信综合测试仪 | CMW500 |
2 | CMU200 通用无线通信测试仪 | CMU200 |
EN 301 511测试项目：
区分GSM，GPRS，EGPRS测试项目
GSM 测试项目：
Clause (EN 301 511) | Test Parameter |
4.2.1 | Transmitter - Frequency error and phase error |
4.2.5 | Transmitter output power and burst timing |
4.2.6 | Transmitter - Output RF spectrum |
GPRS测试项目：
Clause (EN 301 511) | Test Parameter |
4.2.4 | Frequency error and phase error in GPRS multislot configuration |
4.2.10 | Transmitter output power in GPRS multislot configuration |
4.2.11 | Output RF spectrum in GPRS multislot configuration |
EGPRS测试项目：
Clause (EN 301 511) | Test Parameter |
4.2.26 | Frequency error and Modulation accuracy in EGPRS Configuration |
4.2.27 | Frequency error under multipath and interference conditions in EGPRS Configuration |
4.2.28 | EGPRS Transmitter output power |
4.2.29 | Output RF spectrum in EGPRS configuration |
4.2.30 | Blocking and spurious response in EGPRS configuration |
GSM，GPRS，EGPRS 必要测试项目与接收类项目:
Clause (EN 301 511) | Test Parameter |
4.2.2 | Transmitter - Frequency error under multipath and interference conditions |
4.2.12 | Conducted spurious emissions - MS allocated a channel |
4.2.13 | Conducted spurious emissions - MS in idle mode |
4.2.16 | Radiated spurious emissions - MS allocated a channel |
4.2.17 | Radiated spurious emissions - MS in idle mode |
4.2.20 | Receiver Blocking and spurious response - speech channels （For all MS supporting Telephony Service (as defined in tables B.1 and C.1)） |
4.2.32 | Intermodulation rejection – speech channels （For all MS supporting Telephony Service (as defined in table C.1)） |
Clause (EN 301 511) | Test Parameter |
4.2.33 | Intermodulation rejection – control channels （For all MS not supporting Telephony Service (as defined in table C.1)） |
4.2.34 | Intermodulation rejection – EGPRS （For all EGPRS MS (as defined in table B.1)） |
4.2.35 | AM suppression - speech channels （For all MS supporting Telephony Service (as defined in table C.1)） |
4.2.36 | AM suppression - control channels （For all MS not supporting Telephony Service (as defined in table C.1)） |
4.2.37 | AM suppression - packet channels （For all EGPRS not supporting Telephony Service (as defined in tables B.1 and C.1)） |
4.2.38 | Adjacent channel rejection – speech channels (TCH/FS) （For all MS supporting Telephony Service (as defined in table C.1)） |
4.2.39 | Adjacent channel rejection – control channels （For all MS not supporting Telephony Service (as defined in table C.1)） |
4.2.40 | Adjacent channel rejection – EGPRS （For all EGPRS MS (as defined in table B.1)） |
4.2.42 | Reference sensitivity - TCH/FS （For all MS supporting Telephony Service except R-GSM or ER-GSM MS (as defined in tables B.1 and C.1)） |
4.2.43 | Reference sensitivity - FACCH/F （For all MS supporting Telephony Service except R-GSM or ER-GSM MS (as defined in) |
4.2.44 | Minimum Input level for Reference Performance – GPRS （For all GPRS MS (as defined in table B.1)） |
4.2.45 | Minimum Input level for Reference Performance – EGPRS （For all EGPRS MS (as defined in table B.1)） |
EN 301 908-1, EN 301 908-2测试项目：
Conformance requirement according to EN 301 908-2 | |||
No | Reference | EN-R (note) | TS 134 121-1 Clause |
1 | 4.2.2 | Transmitter maximum output power | 5.2.4 |
2 | 4.2.3 | Transmitter spectrum emission mask | 5.9.4 |
3 | 4.2.4 | Transmitter spurious emission | 5.11.4 |
4 | 4.2.5 | Transmitter minimum output power | 5.2.4 |
5 | 4.2.6 | Receiver Adjacent Channel Selectivity (ACS) | 6.4.4 |
6 | 4.2.7 | Receiver blocking characteristics | 6.5.4 |
7 | 4.2.8 | Receiver spurious response | 6.6.4 |
8 | 4.2.9 | Receiver intermediation characteristics | 6.7.4 |
9 | 4.2.10 | Receiver spurious emission | 6.8.4 |
10 | 4.2.11 | Out-of-synchronization handling of output power | 5.4.4 |
11 | 4.2.12 | Transmitter adjacent channel leakage power ratio | 5.10.4 |
12 | 4.2.13 | Receiver Reference Sensitivity level | 6.2.4 |
Conformance requirement according to EN 301 908-1 | |||
12 | 4.2.2 | Radiated emissions (UE) | |
13 | 4.2.3 | Radiated emissions (BS and repeater) | |
14 | 4.2.4 | Control and monitoring functions (UE) | |
EN 301 908-1, EN 301 908-13测试项目：
Conformance requirement according to EN 301 908-13 | |||
No. | Ref. | EN-R (note) | TS 136 521-1 Clause |
1 | 4.2.2 | Transmitter maximum output power | 6.2.2 |
2 | 4.2.3 | Transmitter spectrum emission mask | 6.6.2.1 |
3 | 4.2.4 | Transmitter spurious emission | 6.6.3 |
4 | 4.2.5 | Transmitter minimum output power | 4.2.5 |
5 | 4.2.6 | Receiver adjacent channel selectivity | 7.5 |
6 | 4.2.7 | Receiver blocking characteristics | 7.6 |
7 | 4.2.8 | Receiver spurious response | 7.7 |
8 | 4.2.9 | Receiver intermediation characteristics | 6.7 |
9 | 4.2.10 | Receiver spurious emission | 7.9 |
10 | 4.2.11 | Transmitter adjacent channel leakage power ratio | 4.2.11 |
11 | 4.2.12 | Receiver Reference Sensitivity Level | 7.3 |
Conformance requirement according to EN 301 908-1 | |||
12 | 4.2.2 | Radiated emissions (UE) | / |
13 | 4.2.3 | Radiated emissions (BS and repeater) | / |
14 | 4.2.4 | Control and monitoring functions (UE) | / |
